產品簡介

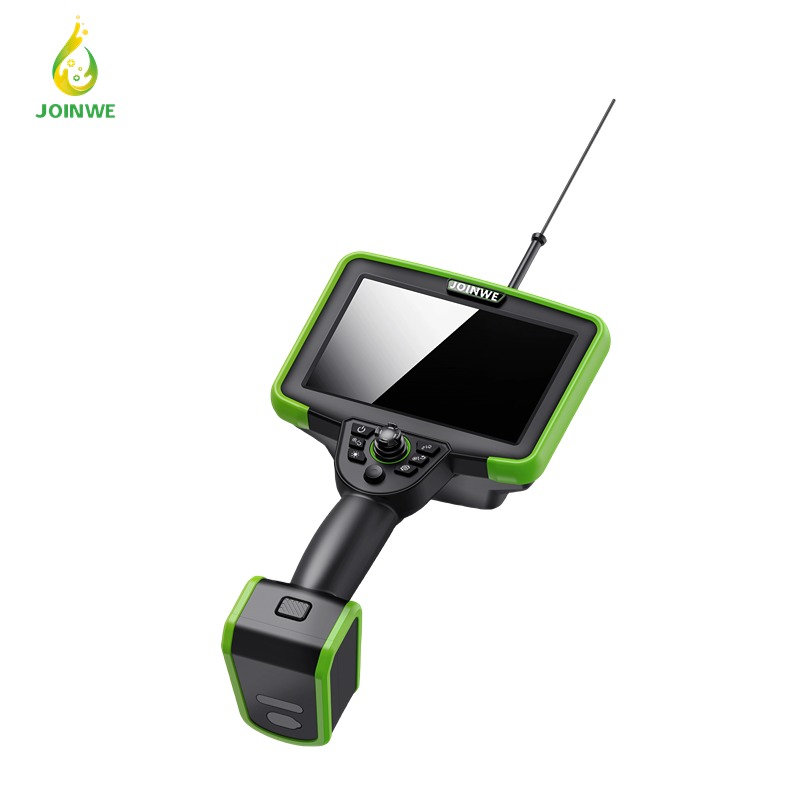

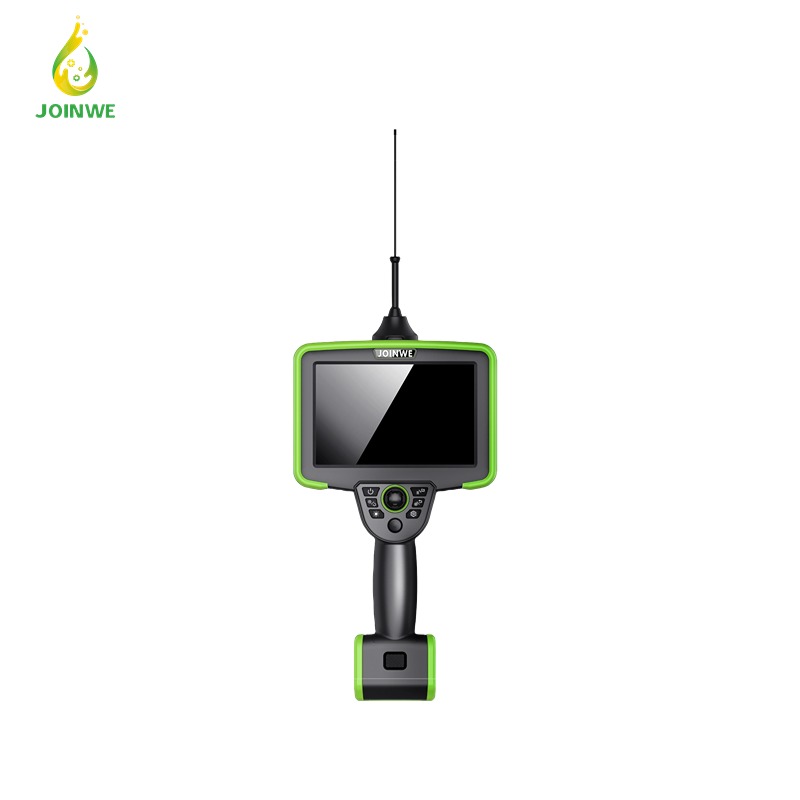

JW-A系列高清工業視頻內窺鏡，7英寸高亮OLED工業觸摸屏，搭載RK3588高性能處理器的智能平臺，系統內置多種自定義色彩模式，雙搖桿設計，旨在提供高質量的圖像和便捷的操作體驗。
采用霍爾電磁搖桿電動360°導向，跟隨鎖定、快慢速模式、導向步進、過載保護、探頭復位等功能，優化了操作的效率和穩定性。
智能平臺擁有友好、直觀的操作界面，視頻和圖片的注釋、標記等功能、配備內置的文檔管理軟件和用戶手冊。
外設采用人性化設計，方便單手操作，插管式鍵鎖拆卸，可輕松快速更換1.0-6mm等不同直徑/長度/景深/視場角/光源/的鏡頭插入管，降低使用成本。
采用雙圖像傳感器原理設計，完全模仿人眼結構，保證測量更加快速、精確，實現大范圍角度的測量。可通過點到點，點到線、點到面、面積測量等方式精準測量缺陷的尺寸。

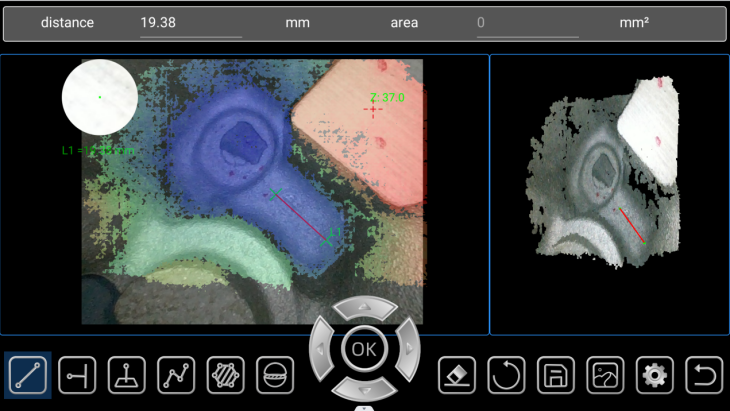

直線測量

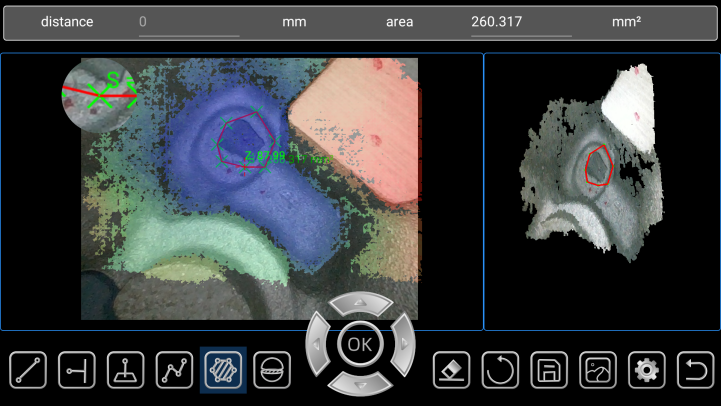

多線段測量

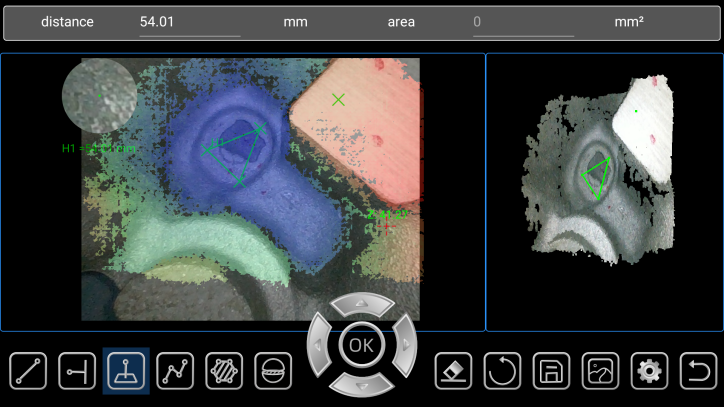

點到面的測量

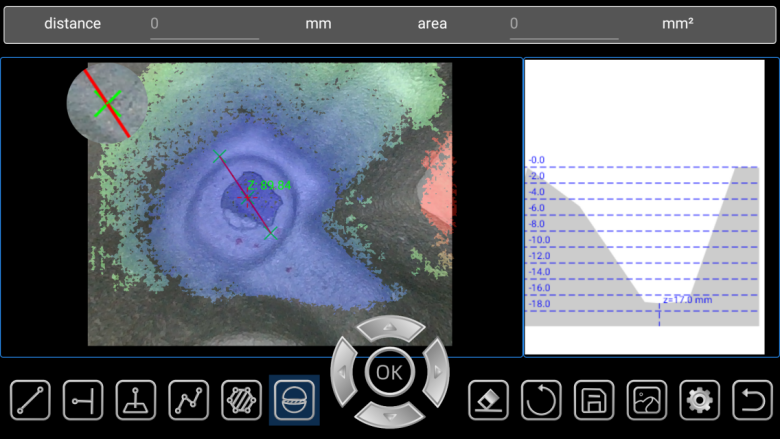

刨面測量
主機系統 | ||
顯示屏 | 7″工業高清觸摸液晶屏 | |
功能 | 拍照、錄像、亮度調節、影像模式、色彩設置、圖像旋轉、畫面凍結、圖像放大、智能文件管理、報告生成、三維測量 | |
導向控制 | 快慢速、跟隨鎖定、步進、自動復位、過載保護，導向7級速率可調 | |
雙搖桿 | 小遙感可自定義，常見功能可以一鍵直達 | |
內存 | 主機64G，外置128G存儲卡 | |
數據I/O端口 | HDMI視頻信號接口、Type-C充電接口、USB接口、升級擴展接口、RJ45網口（選配） | |
電池 | 內置可充電鋰電池（可更換） | |
待機時間 | ≥4h | |
主機工作溫度 | -10~50℃ | |
主機防護等級 | 主機IP54，防一般水濺 | |
軟件系統 | ||
操作系統 | Android操作系統 | |
用戶界面 | 彈框驅動操作，菜單導航 | |
智能文件管理 | 支持文件、圖片、視頻刪除、格式化、編輯 | |
徽標功能 | 可以將定制的logo印在所拍攝的屏幕上 | |
白平衡 | 自動白平衡/手動白平衡 | |
圖像翻轉 | 旋轉180°、鏡像 | |
變焦放大 | 5級，2.5倍 | |
圖像特效 | 彩色、反色 | |
圖像控制 | 縮放、回放、涂鴉、完結重命名，實時圖像、存儲圖片無極放大 | |
快速拍照 錄像截屏 | 短按：拍攝圖像 雙擊：截屏 長按：錄制視頻（錄像激活后顯示錄像時間和標簽數量） | |
黑匣子 | 可以定制化時長跟隨進行錄制 | |
畫中畫/直側同屏 | 主屏圖像與小窗照片任意切換/直視畫面和側視畫面同屏顯示 | |
圖片格式 | JPG、PNG、BMP（記錄日期和時間） | |
視頻格式 | AVI、MP4（記錄日期和時間） | |
注釋 | 可設置拍照、錄制視頻自定義注釋內容 | |
檢測報告 | 自定義編輯模板，選中圖片后可生成檢測報告 | |
色彩設置 | Normol/Bright/dark/Custom多模式選擇 | |
曝光 | 可調曝光時間 | |
參考測量 | 基于已知尺寸進行測量的方法，對損傷缺陷大小的測量 | |
幫助功能 | 操作手冊幫助和文檔查看 | |
軟件升級 | 通過升級包（后續會持續增加新的功能） | |
測量信息 | 測量原理 | 雙目 |
3D建模 | 具備3D建模功能 | |
*缺陷面積測量 | 通過延長線實現物體缺陷部分的面積測量 | |
距離 | 兩點之間的距離 | |
點到線 | 點與自定義的線之間的垂直距離 | |
點到面 | 點與自定義的平面之間的直交深度/高度 | |
線到面 | 線與自定義的平面之間的直交深度/高度 | |
面積/線 | 多個點的周長和面積的測量 | |
有效測量范圍 | 8mm~80mm | |
測量精度 | 0.01~0.02mm | |
誤差率 | 2~5% | |
*后期測量 | 測量拍照圖片，可后期重復測量 | |
軟件升級 | 通過SD卡升級包升級 | |
管線系統 | ||
鏡頭外徑 | 6mm±0.1 mm | |
鏡頭保護 | 藍寶石玻璃，尺寸φ3.2mm*0.2mm | |
溫度傳感 | 內置靈敏溫度傳感器 | |
視向 | 雙目 | |
插入管長度 | 2±0.1米 | |
插入管工藝 | 鎢合金鋼絲編織4層管 | |
探頭轉向 | 電動搖桿360°全方位鏡頭導向 | |
彎曲角度 | 150°±10° | |
有效像素 | 100萬 | |
直視景深 | 8mm-150mm( 可選) | |
視場角 | 120° | |
照明方式 | 探頭出光強度≥100000Lux，壽命≥3萬小時 | |
亮度調節 | 10級，高低各5級亮度手動調節 | |
探頭工作溫度 | -20～70° | |
相對濕度 | 最高90%，無冷凝 | |
視頻探頭防護等級 | 探頭IP67，可承受10.2米水壓，防弱酸弱堿、汽油、柴油、液壓油、常用潤滑油等 | |

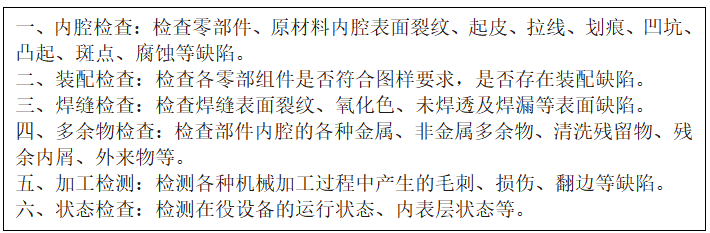

檢查范圍

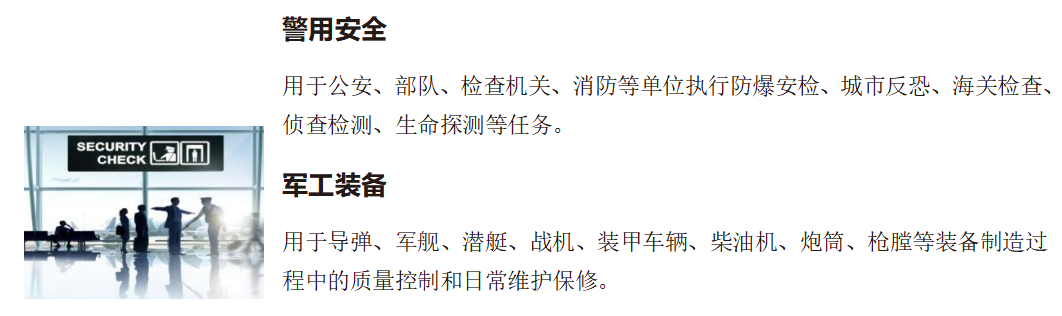

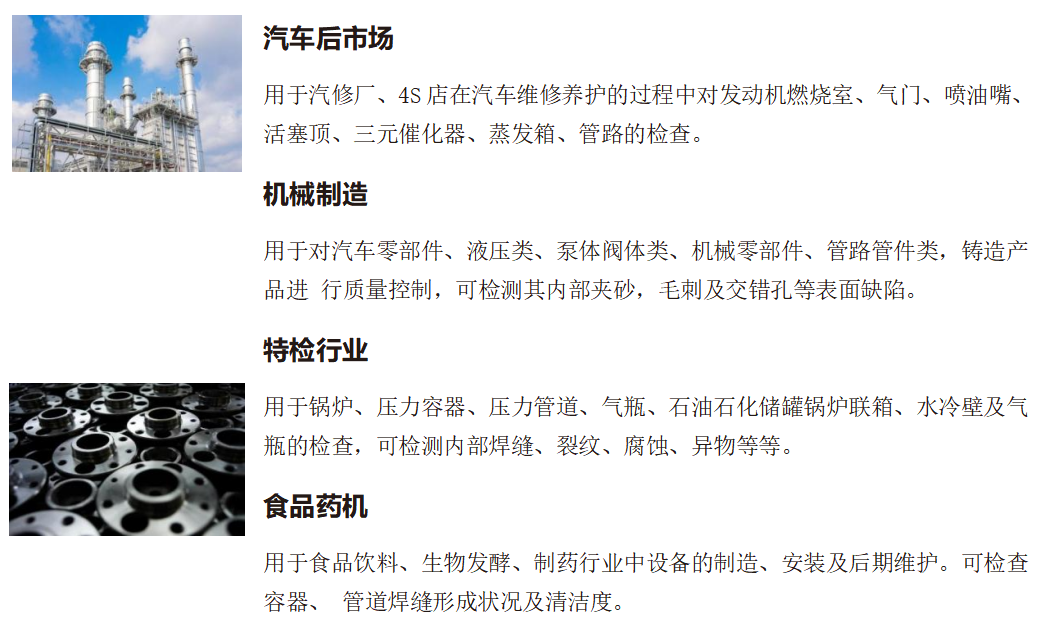

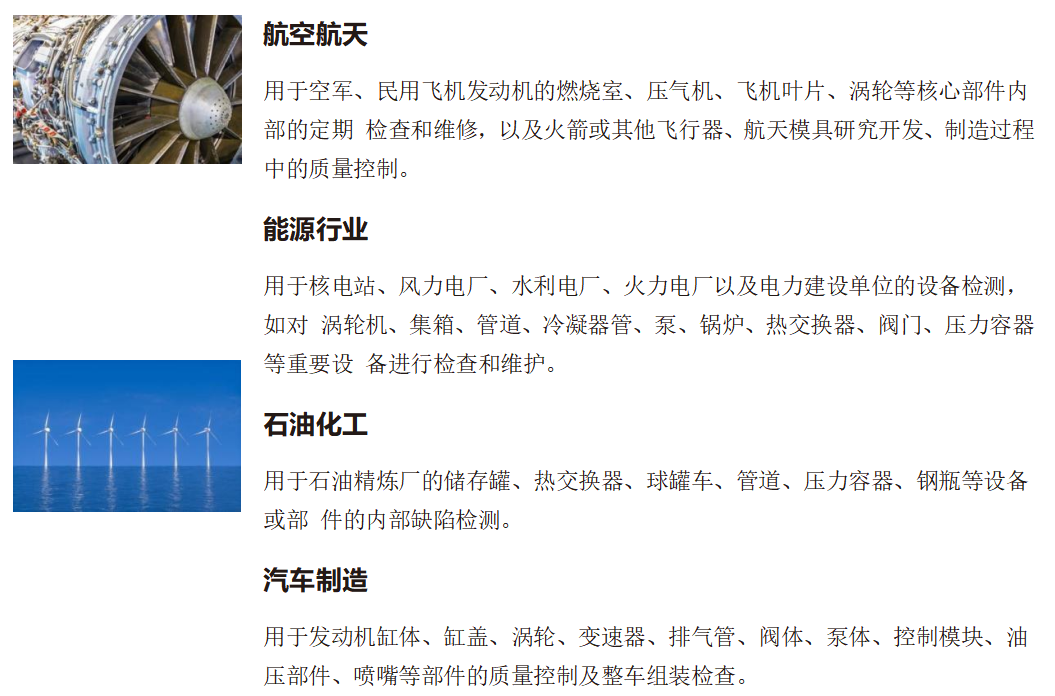

應用領域
