一、什么是金屬裂紋？
所謂的金屬裂紋，其實是指金屬的連續性被破壞的缺陷，而此種缺陷又具有一定的深度、寬度和長度，成直線或是曲線分布于金屬的表面或內部，即稱之為裂紋。

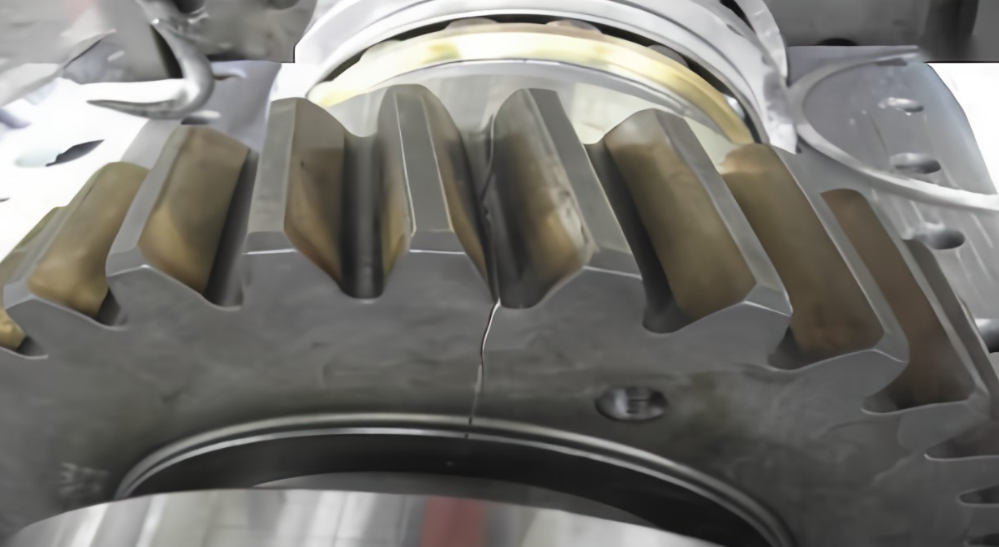

?齒輪金屬裂紋
金屬裂紋通常出現在零件加工生產過程或疲勞使用后。在零件加工生產過程中，必然會經歷鍛造、鑄造或軋制、熱處理、機械加工、磨削等一系列的工藝過程，常因材料或操作不當?shù)仍蛞鸶黝?lèi)裂紋的產生。疲勞使用后，金屬零件在交變壓力作用下，經過一段時間后，在局部高應力區形成微小裂紋，再由微小裂紋逐漸擴展以致斷裂。
二、如何檢測金屬裂紋？
首先發現裂紋僅僅是檢測的第一步，工業內窺鏡的測量技術可以幫助您判斷裂紋的嚴重程度：
1. 通過測量裂紋的長度和深度等量化數據。
2. 金屬裂紋常通過工業內窺鏡檢測等無損檢測手段進行檢測。
3. 工業內窺鏡檢測可延長規距，使視野隨意拐彎，能伸入到龐大或細小的設備內部，直觀地看見工件表面或內部的細小缺陷，并且無需破壞被檢物。
4. 工業內窺鏡的自帶照明系統，可將缺陷照的清晰可見，圖像傳輸后，檢測人員可在顯示屏上清楚直觀的看見缺陷，再判斷是否要維修、更換、養護。
三、工業內窺鏡的應用范圍
工業內窺鏡是根據石油化工、工業機械、電子電氣工業、航空航天等直管道內表面的檢測要求而設計、生產的新型高科技產品，它集光、機、電、圖像處理軟件與一體，工業內窺鏡檢查儀配備高分辨率彩色監視器或USB口的筆計本電腦攜帶更方便，觀察圖像更清晰，使操作者利用高倍清晰彩色CCD，將觀察到的疑點及探傷部位借助獨有的專業軟件處理系統，進行凍結、放大、分析、測量、打印報告，極大提高判斷管道內壁探傷部位的準確性。
探頭設計為直視和側視兩個鏡頭，可對管壁做360°掃描觀察，使用方便、可靠。如對渦輪機、管道、冷凝器管、泵、鍋爐、熱交換器,閥門、壓力容器等重要設備進行缺陷探測、狀態監測的檢查和維護都需要用到，核電站、風力電廠、水力發電廠、火力電廠以及電力建設單位的設備檢測更是不可缺少。
1.精密鑄造與機械制造
工業內窺鏡能應用于汽車零部件鑄造、液壓類鑄造、泵體閥體類鑄造、機械零部件鑄造、管路管件類鑄造單位，用于檢查鑄造夾沙情況、毛刺情況及交錯孔情況等質量控制。
針對這類檢查，同三維內窺鏡具有小巧性、靈活性。對于需要檢查的零部件都是比較小的孔縫，其鏡桿細小，能靈活便于插入;視頻顯示也非常直觀、清晰，能觀察到鑄造體內部的深孔、盲孔、交錯孔、鑄造中加沙、毛刺等情況一目了然。
2.汽車維修與生產行業
工業內窺鏡在汽車生產、維修行業得到廣泛的應用，主要應用于檢測診斷汽車發動機、汽缸、油壓部件、燃料管、引擎、消聲器、輸送與空調系統、差速器、水箱、油箱、齒輪箱的磨損、積炭、堵塞等情況，提高了工作效率，降低了修理費用，同時避免了對機件多次拆裝而造成的損害。在汽車發動機的清洗、保養方面，內窺鏡也是必不可少的日常工具。同時它操作簡單、靈活、小巧便于攜帶，柔軟、細小、可彎曲的插入管可以到達需要檢查任何隱蔽的部位。
3.航空航天工業
工業內窺鏡可以用于飛機渦輪、葉片、發動機、焊縫表面、導管表面、燃燒腔體內部的定期檢查或機體的檢查，以及火箭發動機的研究開發、制造。
飛機維護離不開內窺鏡，內窺鏡被稱為“孔探儀”，是飛機日常維護和例行檢查的五大工具之一，其目的是掌握發動機內部的狀況。作為惟一一種在航線維護中能夠不分解發動機而了解其內部狀況的檢查手段，內窺鏡檢查對于安全和效益兩方面均有重要意義和價值：一是直觀準確且簡單易行，并能夠盡早發現發動機內部部件的損傷，極大地有利于將安全隱患排除在萌芽階段;二是內窺鏡檢查避免了分解發動機和相應的發動機拆換、運輸?shù)荣M(fèi)用以及不必要的飛機停運損失，節省維修成本。
4.石油、化工、壓力容器行業
工業內窺鏡能用于石油精煉廠的儲存罐、熱交換器、球罐車，化工行業的管道設施，特檢所及壓力容器生產單位的容器、鋼瓶、管路等內部缺陷探測檢查。同時在檢測過程中無需拆卸被檢設備，因而是非常具有成本效益的檢測解決方案。
視頻內窺鏡檢查技術在工業冷凝器管，壓縮機、熱交換器管內部檢查、焊縫的檢查、管壁沉積、制藥、食品不銹鋼管路的腐蝕和裂縫情況、過熱檢查和是否有漏孔檢查、電鍍管、環形焊縫檢查得到普遍的應用。視頻內窺鏡自帶的圖像處理系統和記錄儀可以隨時有效的對檢查缺陷記錄、存儲、處理，保證影像資料存檔。
5.鐵路建筑、船舶、研究單位
工業內窺鏡推出的工業視頻內窺鏡、管道內窺鏡及直桿內窺鏡被廣泛使用于許多不同的廠礦單位。在鐵路/船舶單位用于檢查電力機車、空調系統、渦輪、加熱器、柴油機、鍋爐火焰、管道的檢查;在建筑工程單位用于檢查鋼管的銹蝕及污垢、墻壁等內部診斷、鋼筋生銹的狀況、支撐軸、橋梁接頭的裂紋等，還可用于隧道內側的空洞、建筑模型的觀察;自來水排水管的銹蝕和堵塞的診斷;在研究單位用于研究機構的觀察、科研、實驗室、考古等。
6.國防與軍事安全、安檢
工業內窺鏡在武器制造、日產維護，安全、海關檢查、搜救、生命探測中也得到了應用。
武器制造 用于檢查機械齒輪零件磨損、松動、漏油、炮管內部情況。
安全檢查 用于公安、海關部門檢查藏匿的毒品、及走私物品。
搜救探測 用于地震搜救、突發性事件搜索、防爆檢查。
7.電力生產、建設單位
工業內窺鏡在各種電廠/電建單位 被用來建檢查如渦輪機、管道、冷凝器管、泵、鍋爐、熱交換器，閥門、壓力容器等的重要設備以及其他設備，進行缺陷探測和狀態監測。
應用部位：
找回脫落部件 管道內外腐蝕狀況
渦輪機清潔 槳片和噴管/管嘴阻塞檢查
提煉/輸油線路和密封系統 閥門底座檢查
主蒸汽管道 供水加熱器
冷凝器 風力發電機、風葉運行狀態
渦輪機/發電機/發生器 發電定子檢查 漿片檢查
工業內窺鏡能有效的提高工作人員檢查出各種設備的問題，對檢查部件內的腐蝕、銹斑、裂紋、鐵屑異物、對接焊縫等質量缺陷。儀器本身的小巧、便攜性、可移動性可以很好的減少工作強度、提高工作效率，自帶的便攜性電池更加方便在空間狹小、高度的攀爬、野外作業等惡劣環境下工作。
深圳市久維智檢科技有限公司是一家集工業內窺鏡研發、生產、銷售、項目和服務為一體的國家高新技術企業。從成立以來，久維一直專注于工業內窺鏡檢測行業，旗下?lián)碛锌滋絻x、汽車內窺鏡、便攜式內窺鏡、紅外內窺鏡、柔性觀察鏡、軟管窺鏡、電子內窺鏡等各類工業內窺鏡產品。
如果您有工業內窺鏡相關的需求或疑惑，歡迎致電深圳市久維智檢科技有限公司。
